стрела провиса оптического кабеля

- Стрела провеса начальная (при Тср) вертикальное расстояние между точкой подвеса и низшей точкой кабеля в пролете. Если есть ограничения или четко заданные условия по начальной стреле провеса (сразу после монтажа линии). Вводится в процентах от максимального расстояния между линиями или в метрах. По умолчанию задано 1%.

- Максимальная длина пролета в линии. Обязательный параметр при расчете. Вводится наибольшее расстояние между опорами в проектируемой линии по которому производится расчет кабеля.

Выбирается из двух значений: «не более 12кВ» — обычное исполнение оболочки кабеля и «не более 24кВ» — кабель изготавливается с трекингостойкой оболочкой.

- Потенциал электрического поля в точке подвеса ОК.

1.1. Параметры линии.

Предназначен для детального ввода всей информации по проекту линии связи или выбора различных параметров ввода или условий и ограничений.

При нажатии кнопки «Расчет параметров линии» программа автоматически рассчитает требуемую максимально допустимую растягивающую нагрузку.

Достаточно выбрать максимальную длину пролета в линии, район монтажа кабеля и выбрать марку кабеля и число волокон.

Предназначен для быстрого и упрощенного выбора кабеля с необходимой максимально допустимой растягивающей нагрузкой.

Кнопка переключения вида ввода данных находится в верхнем левом углу системного меню.

Ввод данных подразделяется на простой и полный.

В нижней части окна отображается текущая выбранная марка оптического кабеля и кнопка выхода из программы.

- Параметры кабеля, где вводятся данные по требуемому кабелю.

- Климатические условия, где вводятся данные по заданным климатическим воздействиям.

- Параметры линии, где вводятся параметры и ограничения по проектируемой волоконно-оптической линии.

Закладка разделена на три зоны:

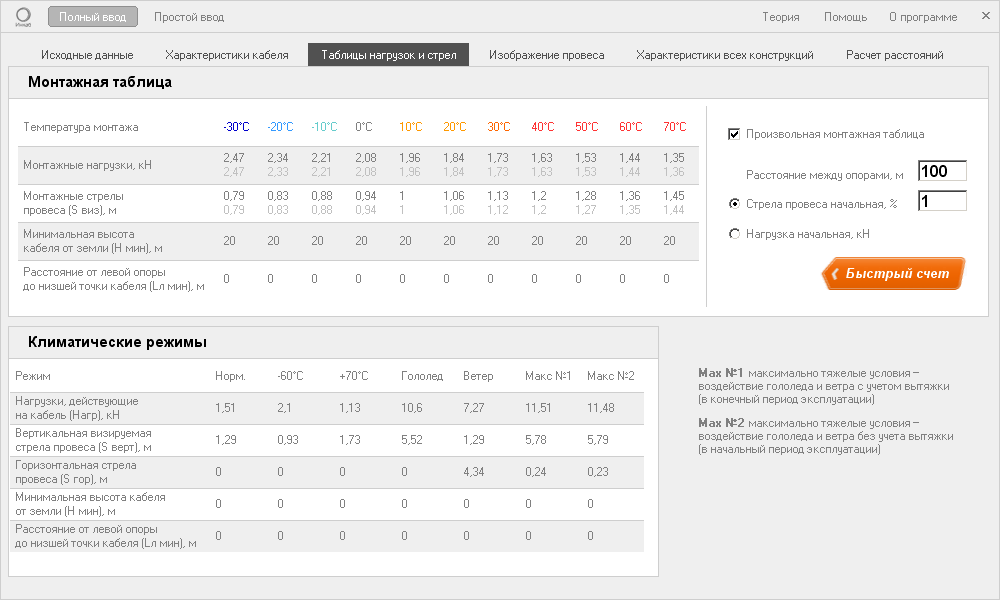

При запуске программы появляется окно с активной закладкой «Исходные данные», где необходимо ввести все известные исходные данные.

Программа предназначена для помощи вPвыборе необходимой конструкции подвесного кабеля поPстойкости кPрастягивающим нагрузкам, исходя изPзаданных условий эксплуатации.

programm_choice.rarP(2,21 Mб)

Программа Инкаб оптический кабель, завод по производству оптического кабеля марок ДПО, ДПС, ДПЛ, ДПОм, ДПОд, ДПТ
